Yolluksuz (Hot Runner) plastik kalıp avantajları

Yolluksuz (Sıcak Yolluk) Enjeksiyon Teknolojisi Nedir?

Yüksek hacimli plastik parça imalatında kârlılığı, üretim hızını ve parça kalitesini belirleyen en temel faktör, erimiş polimerin kalıp kavitelerine nasıl ulaştırıldığıdır. Geleneksel kalıplarda eriyik plastik soğuk çelik kanallardan geçer; parça donarken bu kanallardaki plastik de donar ve her çevrimde parça ile birlikte bir yolluk atığı (fire) çıkar. Yolluksuz plastik kalıp (Hot Runner / Sıcak Yolluk Sistemleri) teknolojisinde ise bu atık mekanizması tamamen ortadan kaldırılır.

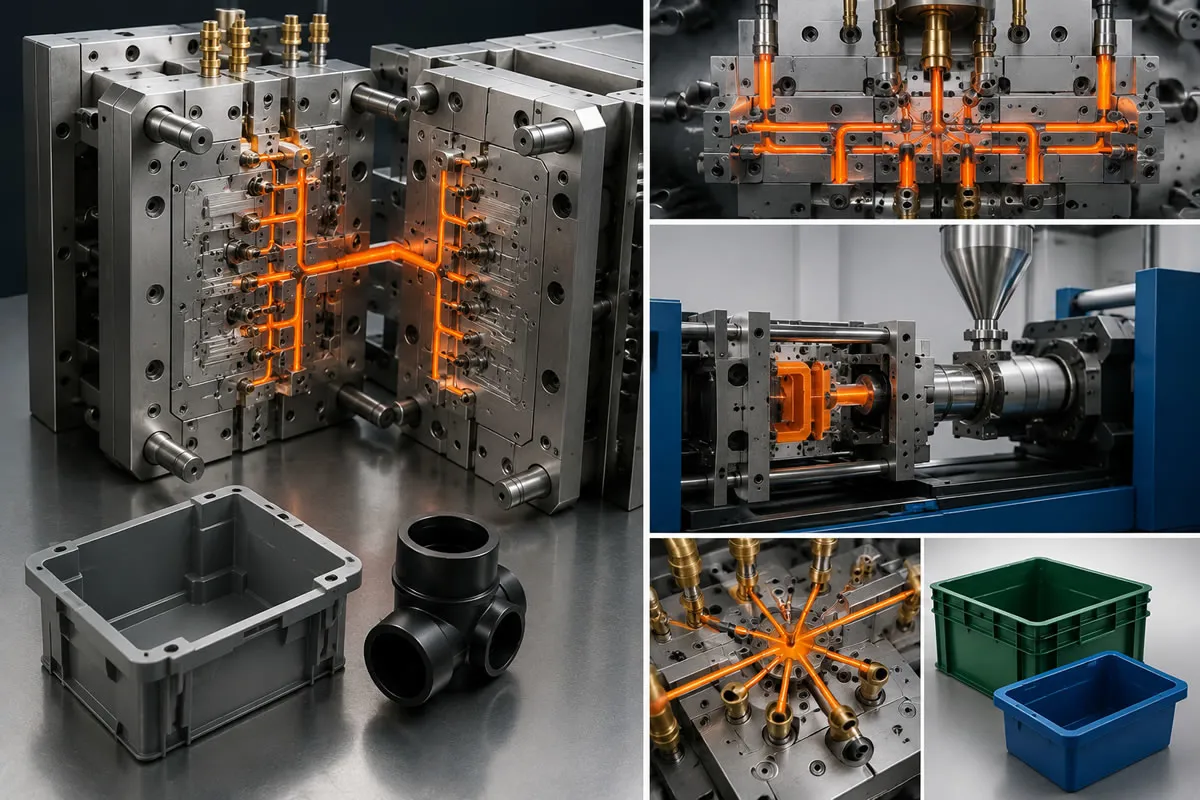

Sıcak yolluk sisteminde, kalıp bloklarının içine yerleştirilen elektrikli rezistanslarla ısıtılan bir dağıtıcı manifold ve sıcak nozullar bulunur. Polimer, enjeksiyon kovanından kavite girişine (gate) kadar sürekli eriyik halde tutulur. Kalıp açıldığında yalnızca fonksiyonel plastik parça dışarı atılır; yolluk donmaz ve kalıp içinde sıvı fazda kalmaya devam eder.

Soğuk Yolluk (Cold Runner) vs. Sıcak Yolluk (Hot Runner) Karşılaştırması

Endüstriyel seri üretim hatlarında iki teknoloji arasındaki temel operasyonel farklar şu şekildedir:

Yolluksuz Plastik Kalıp Kullanımının 4 Temel Teknik Avantajı

B2B mühendislik projelerinde sıcak yolluklu kalıp mimarisinin tercih edilmesini sağlayan ana kriterler:

1. Sıfır Ham Madde Firesi ve Geri Dönüşüm İhtiyacının Ortadan Kalkması

Özellikle PEEK, PA66 (%GF), PC veya POM gibi pahalı mühendislik plastiklerinde, soğuk yolluk atıkları ciddi bir finansal kayıptır. Bu yollukların kırılarak tekrar kullanılması (regranül) malzemenin mekanik mukavemetini düşürür. Sıcak yolluk sistemleri ham maddenin %100'ünün doğrudan nihai ürüne dönüşmesini sağlar; fireyi ve kırma maliyetlerini sıfıra indirir.

2. Çevrim Süresi (Cycle Time) Optimizasyonu ve Yüksek OEE

Bir enjeksiyon çevriminde toplam süreyi genellikle parçanın kendisi değil, parçadan daha kalın olan soğuk yolluk kütlesinin donma süresi belirler. Sıcak yolluklu kalıplarda yolluk donma süresi devreden çıktığı için çevrim süresi sadece parçanın kendi et kalınlığına bağlı hale gelir. Bu durum çevrim süresini saniyeler mertebesinde kısaltarak günlük üretim adetlerini (OEE) %30'un üzerinde artırır.

3. Homojen Dolum ve Düşük Enjeksiyon Basıncı Gereksinimi

Polimer sıvı fazını koruyarak kaviteye ulaştığı için basınç kaybı yaşanmaz. Çok gözlü (multi-cavity) kalıplarda her kaviteye aynı anda, eşit sıcaklıkta ve dengeli basınçla plastik girişi sağlanır. Bu durum, daha düşük kilitleme kuvvetine (tonaj) sahip daha küçük ve az enerji tüketen enjeksiyon makinelerinin kullanılabilmesine olanak tanır.

4. Kusursuz Yüzey Kalitesi ve İğne Valf (Valve Gate) Teknolojisi

Sıcak yolluk sistemlerinde plastik doğrudan parça üzerine enjekte edilir. İğneli sıcak yolluk (Valve Gate) sistemlerinde, enjeksiyon bittiğinde mekanik bir iğne (pin) nozul girişini pürüzsüzce kapatır. Bu sayede parça üzerinde yolluk kopma izi, çapak veya çapak deliği kalmaz. Otomotiv estetik trim parçaları, beyaz eşya panelleri ve medikal ürünlerde kusursuz görsel kalite elde edilir.

Sıcak Yolluk Tipleri: Açık Uçlu (Open Tip) vs. İğneli (Valve Gate) Sistemler

• Açık Uçlu (Open Tip / Thermal Gate) Nozullar: Enjeksiyon bittikten sonra nozul ucundaki minik bir plastik damlasının donması (termal kilit) prensibiyle çalışır. Ekonomiktir; ambalaj kapakları, standart endüstriyel gövdeler ve görünmeyen iç aksam parçaları için idealdir.

• İğneli (Valve Gate) Sistemler: Hidrolik, pnömatik veya servo motor tahrikli mekanik bir iğne ucu ile nozulu açıp kapatır. Yolluk giriş noktasında sıfır iz bırakır. Büyük otomotiv parçaları (tampon, torpido panelleri) ve yüksek estetik beklentisi olan optik şeffaf ürünlerde standarttır.

B2B Satın Alma Yöneticileri İçin Hot Runner Amortisman (ROI) Analizi

Bir satın alma uzmanı için sıcak yolluk kalıp teklifini değerlendirirken aşağıdaki amortisman formülü yol göstericidir:

{Aylık Tasarruf} = ({Yıllık Üretim Adedi} {Yolluk Gramajı} {Ham Madde kg Fiyatı}) + ({Kazanılan Makine Saati} \{Saat Ücreti})

Örneğin; yıllık 500.000 adet üretilecek ve her baskıda 15 gram yolluk firesi oluşturan PA66 GF30 hammaddeli bir projede, sıcak yolluk sistemi yılda 7.5 ton pahalı mühendislik plastiği tasarrufu sağlar. Bu tasarruf miktarı, sıcak yolluk sistemine yapılan ilk yatırım farkını genellikle 2 ila 4 ay gibi kısa bir sürede tamamen amorti eder ve sonraki yıllarda doğrudan kârlılık sağlar.

Sık Sorulan Sorular

Sıcak yolluklu kalıplarda renk değişimi (masterbatch geçişi) zor mudur?

Soğuk yolluklu kalıplara göre biraz daha fazla temizleme (purging) malzemesi gerektirebilir. Ancak modern sıcak yolluk manifoldları, iç kanalları reolojik olarak optimize edilmiş (ölü nokta barındırmayan) geometrilerle tasarlandığı için renk geçişleri birkaç baskı içerisinde hızlıca tamamlanır.

Sıcak yolluk kontrol ünitesi (Hot Runner Controller) neden hassas olmalıdır?

Sıcak yolluk manifoldunun her bölgesindeki ısı pm 1C hassasiyetle kontrol edilmelidir. Sıcaklığın fazla yükselmesi polimerin manifold içinde yanmasına (degradasyon), sıcaklığın düşmesi ise nozul donmasına ve enjeksiyon baskı hatalarına yol açar. Bu nedenle PID kontrollü dijital sıcaklık kontrol cihazları kullanılmalıdır.

Kauçuk kalıplarında da sıcak yolluk sistemi kullanılır mı?

Kauçuk kalıplamasında termal mantık terstir. Kauçuk kalıpları sıcaktır (170C); bu nedenle kauçuğun vulkanize olmadan sıvı kalması için yolluk bloğu soğuk tutulur. Bu sisteme kauçuk sektöründe "Soğuk Yolluk (Cold Runner)" sistemi adı verilir ve aynı şekilde kauçuk firesini sıfıra indirir.
