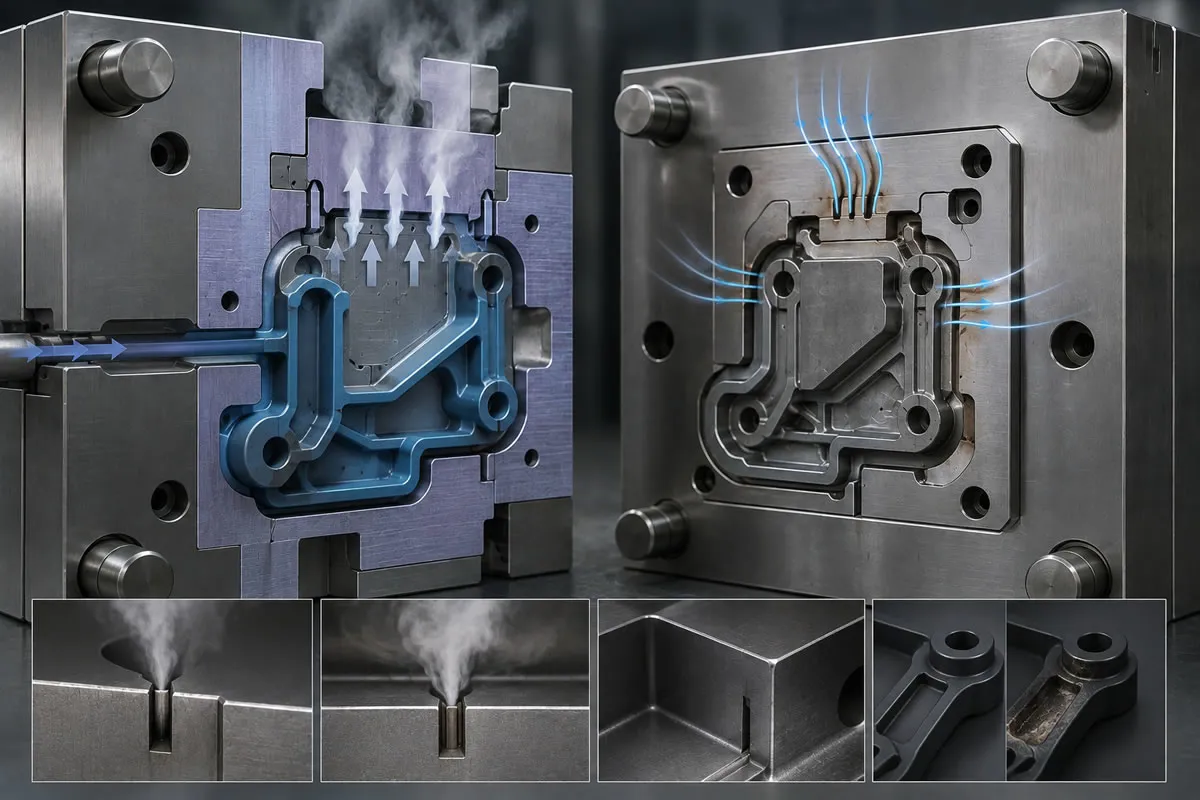

Kalıp gaz tahliyesi ve yanık önleme

Kalıp İçi Gaz Sıkışmasının Fiziği: Dizelleşme (Dieseling) Nedir?

Plastik enjeksiyon kalıbı kapandığında, kavitelerin içi tamamen boş değildir; oda sıcaklığında hava ile doludur. Enjeksiyon vidası devreye girdiğinde, 200^{C} ila 300^{C} arasındaki sıvı polimer kalıp kavitelerine saniyeler (veya saliseler) içinde dolar. Plastiğin kaviteye hızla girmesi, içerideki mevcut havanın ve erimiş plastikten buharlaşan kimyasal gazların (monomerler, katkı maddeleri, kaydırıcılar) akış yönünün en son noktasına doğru süpürülmesine yol açar.

Eğer bu sıkışan gazların dışarı kaçabileceği mikro kanallar (kalıp gaz tahliyesi / ventilasyon) tasarlanmamışsa, gaz kavitelerin kör noktalarında hapsolur. Hapsolan hava kütlesi, eriyiğin yarattığı yüksek basınç (1000 - 2000 { bar}) altında aniden adyabatik olarak sıkışır. Termodinamik yasalara göre anlık sıkışan gazın sıcaklığı mikrosaniyeler içinde 600^{C} - 800^{C} seviyelerine fırlar. Tıpkı bir dizel motorunun silindirinde yakıtın kendiliğinden tutuşması gibi, bu yüksek sıcaklık plastiği yakar ve mikro bir patlama oluşturur. Bu fenomene plastik sektöründe "Dizelleşme Etkisi (Dieseling Effect)" adı verilir.

Yetersiz Gaz Tahliyesinin Yol Açtığı Seri Üretim Hataları

Hatalı veya tıkanmış gaz tahliye sistemleri seri üretim hatlarında üç temel kalite krizine yol açar:

Parça Yüzeyinde Kararma ve Yanık İzleri (Burn Marks)

Dizelleşmenin en belirgin göstergesi, akışın bittiği kör noktalarda, tırnak uçlarında veya feder diplerinde kömürleşmiş, sararmış veya simyasal siyah yanık izleridir. Bu izler parça dış yüzeyinde estetik kusur oluşturur ve beyaz eşya, tüketici elektroniği ve otomotiv parçalarında doğrudan kalite kontrol reddine yol açar.

Zayıf Kaynak Hatları (Weld Lines) ve Mekanik Zafiyet

İki eriyik plastik akış cephesi bir delik veya maça etrafından dönüp karşılaştığında (kaynak hattı), aralarında kalan hava dışarı atılamazsa iki eriyik akışı birbirine moleküler düzeyde kaynayamaz. Arada kalan mikro hava yastığı, parçanın montaj esnasında veya sahada yük altındayken o kaynak çizgisinden cam gibi çatlamasına (yapısal zayıflığa) neden olur.

Çelik Korozyonu ve Kavitelerde Asidik Kararma

Polimer gazları (özellikle PVC, alev geciktirici katkılı FR malzemeler ve FKM kauçuklar) asidik kimyasallar barındırır. Tahliye edilemeyen bu gazlar çelik yüzeyine yapışarak katmanlaşır (plating). Zamanla kalıp kavitelerinde korozyon, paslanma ve mikro çukurlaşmalar (pitting) meydana getirerek kalıp ömrünü tüketir.

Kalıp Gaz Tahliye Kanalı Tasarım Kuralları

Kalıpta gaz kanalı açarken en büyük mühendislik dengesi şudur: Kanal, gazın ışık hızıyla kaçabileceği kadar geniş olmalı, ancak erimiş plastiğin sızıp çapak (flash) yapamayacağı kadar da dar olmalıdır. Bu denge polimerin viskozitesine göre belirlenir.

1. Polimer Tipine Göre Ventilasyon Derinlik Tablosu

Plastik Ham Madde Grubu	Akışkanlık Seviyesi	İdeal Ventilasyon Derinliği (h)
PA6 / PA66 (Poliamid)	Çok Yüksek (Su gibi akışkan)	0.010 { mm} - 0.015 { mm} (10 - 15 {m})
POM (Asetal / Delrin)	Çok Yüksek	0.012 { mm} - 0.020 { mm}
PP / PE (Polipropilen / Polietilen)	Yüksek	0.015 { mm} - 0.025 { mm}
ABS / SAN	Orta	0.025 { mm} - 0.035 { mm}
PC / PMMA (Polikarbonat / Akrilik)	Düşük (Sert / Ağır akışkan)	0.030 { mm} - 0.045 { mm}
PBT (%30 Cam Elyaf Takviyeli)	Orta / Yüksek	0.015 { mm} - 0.025 { mm}

2. Birincil ve İkincil Boşaltma Kademesi Geometrisi

Gaz tahliye kanalı çelik yüzeyinde iki kademeli olarak açılır:

Birincil Kademe (Sızdırmazlık Eşiği): Kavite kenarından başlayarak 0.8 { mm} - 1.5 { mm} uzunluğunda yukarıdaki tabloda belirtilen mikron derinlikte ($0.015 \text{ mm}$) açılır. Plastik bu dar eşikten geçemez ve donar.
İkincil Kademe (Atmosfere Tahliye Havuzu): Birincil eşiğin bittiği noktadan kalıp hamilinin dış kenarına kadar derinlik aniden 0.5 { mm} - 1.0 { mm}'ye çıkarılır. Bu geniş kanal, gazın hiçbir karşı basınçla karşılaşmadan kalıp dışına rahatça fırlatılmasını sağlar.

3. İtici Pimler, Maçalar ve İnsört Boşluklarından Gaz Tahliyesi

Her gaz tahliyesi kalıp ayrım hattına ulaştırılamaz. Parçanın derin kaburgalarının (federlerin) veya kör kulelerinin dibinde sıkışan hava için hareketli elemanlar kullanılır:

İtici Pim Boşlukları: İtici pimin gövdesi ile çelik yuvası arasında 0.015 { mm} - 0.020 { mm} çalışma toleransı bırakılır. İtici pimin arka şaftına spiral hava kanalları taşlanarak gaz pimin arkasından tahliye edilir.
Parçalı Maça İnsörtleri: Derin kaviteler tek parça çelik işlemek yerine iki parçalı yapılarak ek yerleri gaz kanalı olarak kullanılır.

İleri Ventilasyon Çözümleri: Gözenekli Çelik (Porcerax II) ve Vakum Destekli Sistemler

Sinterlenmiş Gözenekli Çelik (Porcerax II): Metalurjik olarak içerisinde %25 oranında mikroskobik gözenekler (0.02 { mm} çapında delikler) barındıran patentli bir çeliktir. Gaz sıkışmasının kronik olduğu feder diplerine veya optik parçaların köşelerine bu çelikten insört çakılır. Gaz çeliğin gözeneklerinden emilerek arkadaki tahliye hattına aktarılırken, sıvı plastik bu gözeneklerden sızamaz.
Vakum Destekli Kalıplama: Enjeksiyon başlamadan önce kalıp çevresi o-ring contalarla mühürlenir. Kalıp kapandığı anda yüksek hızlı vakum pompaları kavitedeki havayı %99 oranında emer. Havasız ortama basılan plastik hiçbir karşı dirençle karşılaşmaz; bu teknoloji dizelleşmeyi imkansız kılar, enjeksiyon basıncını düşürür ve çevrim sürelerini hızlandırır.

B2B Parça Tedarikinde Sıfır Yanık Güvencesi ve Kalıp Temizlik Protokolleri

Kalıp devreye alındığında gaz kanalları kusursuz çalışsa dahi, seri üretimde her 20.000 - 50.000 baskıda bir gazların bıraktığı mumsu tortular bu mikro kanalları tıkar. Tıkanan kanallar yanık problemini yeniden başlatır.

kaucukplastikkalip.com olarak; kalıp bakım planlarımızda ultrasonik gaz kanalı temizlik istasyonları kullanıyor, üretim esnasında hava üflemeli optik kontrollerle kanalların açık kalmasını sağlıyoruz. DFM aşamasında Moldflow hava sıkışması analizleri (air trap analysis) yaparak tüm potansiyel sıkışma noktalarına önceden ventilasyon kanalları ve sinterlenmiş hava valfleri yerleştiriyoruz.

Sık Sorulan Sorular

Dizelleşme yanığı ile ham madde yanığı (bozulması) nasıl ayırt edilir?

Ham madde kovan içinde aşırı sıcaklık veya bekleme süresi nedeniyle yandıysa, parçanın her yerinde dağınık çizgiler, gümüşi hareler ve kahverengi lekeler görülür. Ancak dizelleşme yanığı sadece plastiğin en son dolduğu köşelerde veya iki akış cephesinin birleştiği kaynak hatlarında noktasal kömürleşme şeklinde belirir.

Enjeksiyon hızını düşürmek yanık problemini çözer mi?

Enjeksiyon hızını düşürmek gazın dar kanallardan kaçması için bir miktar zaman kazandırır ve yanığı geçici olarak hafifletebilir. Ancak bu durum çevrim süresini uzatır, parça üzerinde donma çizgileri yaratır ve yapısal bir çözüm değildir. Kalıcı çözüm, kalıba doğru derinlik ve sayıda gaz kanalı açmaktır.

Gaz tahliye kanallarının temizliği üretim esnasında nasıl yapılır?

Kalıbı presten indirmeden, ayrım hattı yüzeylerine özel polimer gazı çözücü spreyler sıkılarak pirinç veya bakır spatulalarla (çeliği çizmeyen yumuşak metaller) silinir. Kesinlikle zımpara, tornavida veya çelik tel fırça kullanılmamalıdır; bu aletler mikron derinliğindeki kanalı aşındırarak çapağa yol açar.

Yanık İzsiz ve Yüksek Mukavemetli Plastik Kalıp Çözümleri

Parçalarınızdaki siyah yanık lekelerinden, zayıf kaynak hatlarından ve gaz kaynaklı eksik baskı problemlerinden kalıcı olarak kurtulun. kaucukplastikkalip.com olarak; Moldflow hava sıkışması analizleriyle kalıplarımızı tasarlıyor, polimerinize özel mikron hassasiyetli iki kademeli gaz tahliye kanalları ve Porcerax II gözenekli çelik çözümleriyle sıfır yanık garantisi sunuyoruz. Seri üretim projeleriniz için 3D CAD verilerinizi bizimle paylaşın, uzman kalıp mühendisliği teklifimizi hemen alın.
