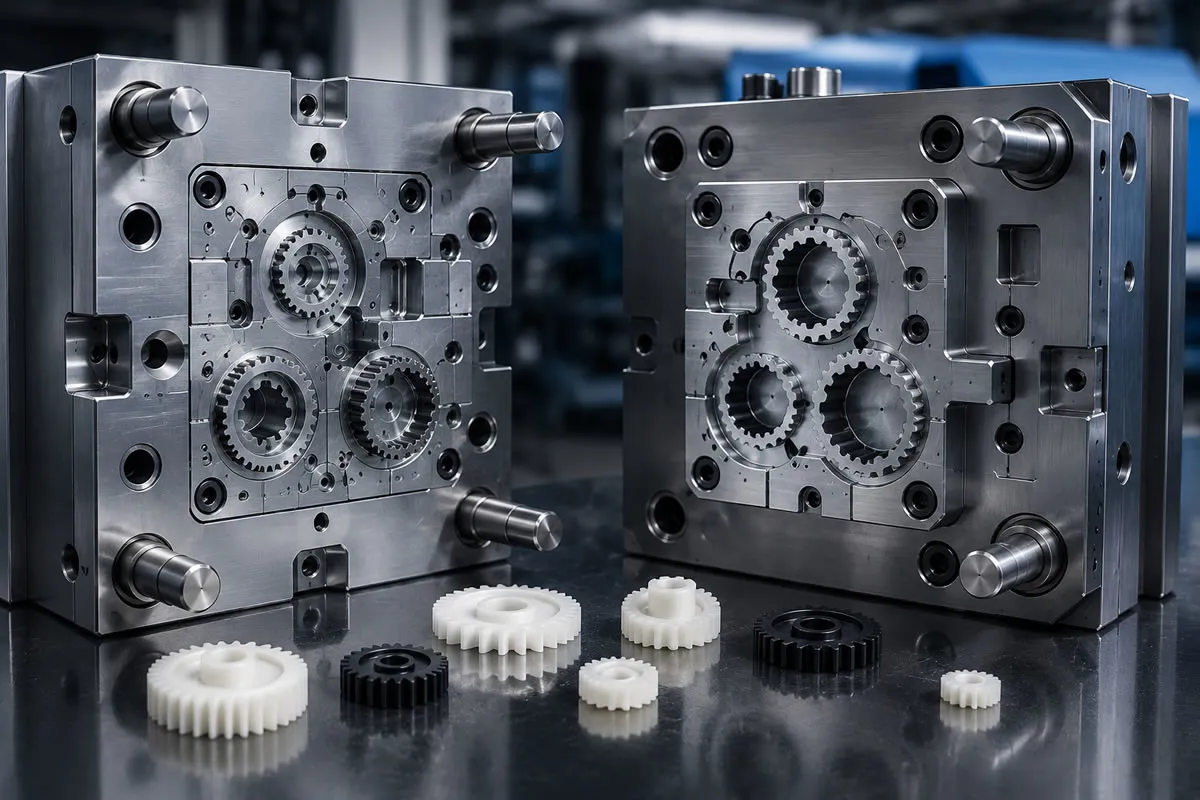

Plastik dişli kalıpları

Metal Dişlilerden Plastik Dişlilere Geçiş: Sessizlik, Hafiflik ve Maliyet Advantage

Otomotiv iç aksam aktüatörleri, elektrikli cam mekanizmaları, akıllı ev aletleri, medikal dozajlama cihazları ve robotik eklem modüllerinde geleneksel çelik ve pirinç dişliler yerini hızla polimer dişlilere bırakmaktadır. Mühendislik plastiklerinden üretilen dişliler; metallere kıyasla %75'e varan ağırlık tasarrufu sağlar, kendi kendine yağlanabilme (self-lubricating) yetenekleri sayesinde bakım gerektirmez ve en önemlisi metal dişlilerin yarattığı rezonans ve yüksek çalışma sesini (desibel seviyesini) sönümleyerek ultra sessiz çalışma ortamı sunar.

Ancak bir plastik dişli kalıbı tasarlamak, standart bir kutu veya kapak kalıbı yapmaktan tamamen farklıdır. Bir dişlinin involüt eğrisinde veya hatvesinde meydana gelecek 5 mikronluk (0.005 mm) bir sapma bile; dişlinin kasıntı yapmasına, yüksek sürtünmeyle aşırı ısınmasına ve prematüre diş kırılmalarına yol açar.

Plastik Dişli Kalite Standartları: AGMA ve DIN Normları

Hassas plastik dişlilerin ölçüsel doğruluğu ve diş profili sınırları küresel standartlarla belirlenmiştir:

AGMA 2000-A88 ve ISO/DIN 3967 Kalite Sınıfları

Amerikan Dişli Üreticileri Birliği (AGMA) standartlarında kalite dereceleri Q3 ile Q15 arasında sınıflandırılır. Sayı büyüdükçe dişlinin hassasiyeti artar:

AGMA Q6 - Q8: Oyuncaklar, tüketici elektroniği ve düşük torklu basit mekanizmalar.
AGMA Q9 - Q10 (Hassas Sınıf): Otomotiv aktüatörleri, HVAC klapa motorları, yazıcı mekanizmaları. Enjeksiyon kalıplamada hedeflenen standart endüstriyel sınıftır.
AGMA Q11 - Q12 (Ultra Hassas): Medikal robotik kollar, cerrahi aletler ve havacılık sensör dişlileri. Çok sıkı proses kontrolü ve kalıp içi basınç sensörleri gerektirir.

Toplam Kompozit Hata (TCE) ve Dişten Dişe Hata (TTE) Kriterleri

Dişli kalite kontrolünde iki ana hata metriği baz alınır:

TTE (Tooth-to-Tooth Composite Error): Komşu iki diş arasındaki açı ve form sapmasını gösterir; çalışma sessizliğini doğrudan etkiler.
TCE (Total Composite Error): Dişlinin bir tam tur dönüşündeki eksen kaçıklığı ve diş yüksekliği toplam hatasıdır; dişlinin kilitlenmeden dönmesini belirler.

Plastik Dişli Kalıp Tasarımında 4 Kritik Mühendislik Kuralı

Plastik enjeksiyon kalıplamasında hedeflenen AGMA Q10 sınıfını yakalamak için şu mühendislik yöntemleri uygulanır:

1. Asimetrik Çekme (Shrinkage) ve İnvolüt Profil Modifikasyonu

Plastik malzeme soğurken her yönde eşit büzülmez. Dişin tepe noktası, taban dairesi ve diş gövdesi farklı et kalınlıklarına sahip olduğu için büzülme anizotropiktir. Standart diş geometrisi kalıp çeliğine birebir işlenirse, kalıptan çıkan dişlinin involüt formu basık ve bozuk çıkar. Kalıp tasarımcısı, polimerin büzülme tensörlerini simüle ederek diş profilini bilerek deforme edilmiş (modifiye involüt) olarak çeliğe işlemelidir.

2. Diyafram ve Çok Noktalı Simetrik Yolluk (Gating) Mimarisi

Düz dişlilerde dairesel formun korunması (ovalleşmenin önlenmesi) en büyük zorluktur. Yolluk girişi kesinlikle dişlerin üzerine veya tek bir kenara verilmemelidir. Tek noktadan beslenen dişli asimetrik soğur ve yumurta formunu alır (runout hatası). İdeal çözüm, dişlinin merkez mil deliğinden besleme yapan diyafram yolluk (diaphragm gate) veya göbekten eşit açılarla basan 3'lü / 4'lü tünel yolluk mimarisidir.

3. Tel Erozyon (Wire EDM) ile Mikron Hassasiyetli Kavite İmalatı

Diş kaviteleri klasik CNC frezelerle işlenemez. Kaviteler, pm 0.002 mm pozisyonlama hassasiyetine sahip ultra hassas Tel Erozyon (Wire EDM) tezgâhlarında, 0.10 mm kalınlığındaki pirinç veya molibden tellerle kesilerek çeliğe aktarılır. Çelik olarak yüksek aşınma direnci ve ayna polisajı kabiliyeti sunan 54 HRC sertlikte DIN 1.2083 ESR paslanmaz çeliği kullanılır.

4. Göbek, Jant ve Çember Et Kalınlığı Homojenizasyonu

Dişlinin diş kökleri ile merkez mili arasındaki gövde kısmı masif (dolu) bırakılmamalıdır. Masif gövdeler soğurken dişi içeriye doğru çeker ve diş adımını bozar. Dişli gövdesinde jant-ispit mimarisi uygulanmalı, et kalınlığı inceltilmeli ve yapısal mukavemet hafif açılı federlerle (web and rib) sağlanmalıdır.

Dişli İmalatında Malzeme Seçimi: POM vs. PA66 vs. PEEK

Polimer Türü	Sürtünme Katsayısı	Aşınma Direnci	Nemden Etkilenme	Tipik AGMA Kullanım Alanı
POM (Asetal / Delrin)	Çok Düşük ($0.15 - 0.25$)	Mükemmel	%0.2 (Sıfıra Yakın)	En yaygın aktüatör ve sayaç dişlileri
PA66 (%30 Karbon/Cam Lifli)	Orta	Çok Yüksek	%6.0 (Nemde Şişer)	Ağır yük altında çalışan yüksek tork dişlileri
PEEK (Polietereterketon)	Düşük	Ekstrem	%0.1 (Mükemmel)	+200^C üstü havacılık ve medikal dişliler

B2B Tedarikçileri İçin Çift Yanaklı Dişli Ölçüm (Double Flank Tester) Protokolleri

Enjeksiyon hattından çıkan dişliler kumpasla ölçülemez. kaucukplastikkalip.com olarak hassas dişli partilerini Çift Yanaklı Dişli Ölçüm Cihazı (Double Flank Gear Roll Tester) üzerinde mastar dişlilerle (Master Gear) eşleştirerek test ediyoruz. Mastar dişliye bağlanan parça 360^ döndürülürken yaylı ölçüm probu eksenel salgıyı, radyal kaçıklığı ve kompozit hataları mikron seviyesinde grafikleştirir. Her sevkiyat partisi AGMA ve DIN kalite sertifikası ile teslim edilir.

Sık Sorulan Sorular

Plastik dişlilerde helis açıları en fazla kaç derece verilebilir?

Plastik enjeksiyon kalıplamasında helis dişliler kalıptan düz çıkamaz; parçanın kalıp açılırken kendi ekseni etrafında dönerek çıkması (unscrewing mekanizması) gerekir. Bu vidalama mekanizmasının sorunsuz çalışabilmesi için helis açısı genellikle maksimum 15^ ila 30^ arasında tutulmalıdır.

Neden nemli ortamlarda PA66 yerine POM (Asetal) dişli seçilmelidir?

Poliamid (PA66) havadaki nemi bünyesine emer ve hacimsel olarak genleşir. Genleşen dişli eksen mesafesini daraltır, karşı dişliye baskı yapar ve mekanizmayı kilitler. POM ise nem emmediği için su içinde veya nemli iklimlerde boyutsal formunu korur.

Plastik dişlilerin kalıp ömrü ne kadardır?

Takviyesiz saf POM veya PA66 gibi aşındırıcı olmayan polimerler işlendiğinde, 52-54 HRC sertlikteki paslanmaz DIN 1.2083 çeliğinden yapılan dişli kaviteleri 1.000.000 (1 milyon) baskı ömrünü rahatlıkla aşar.
