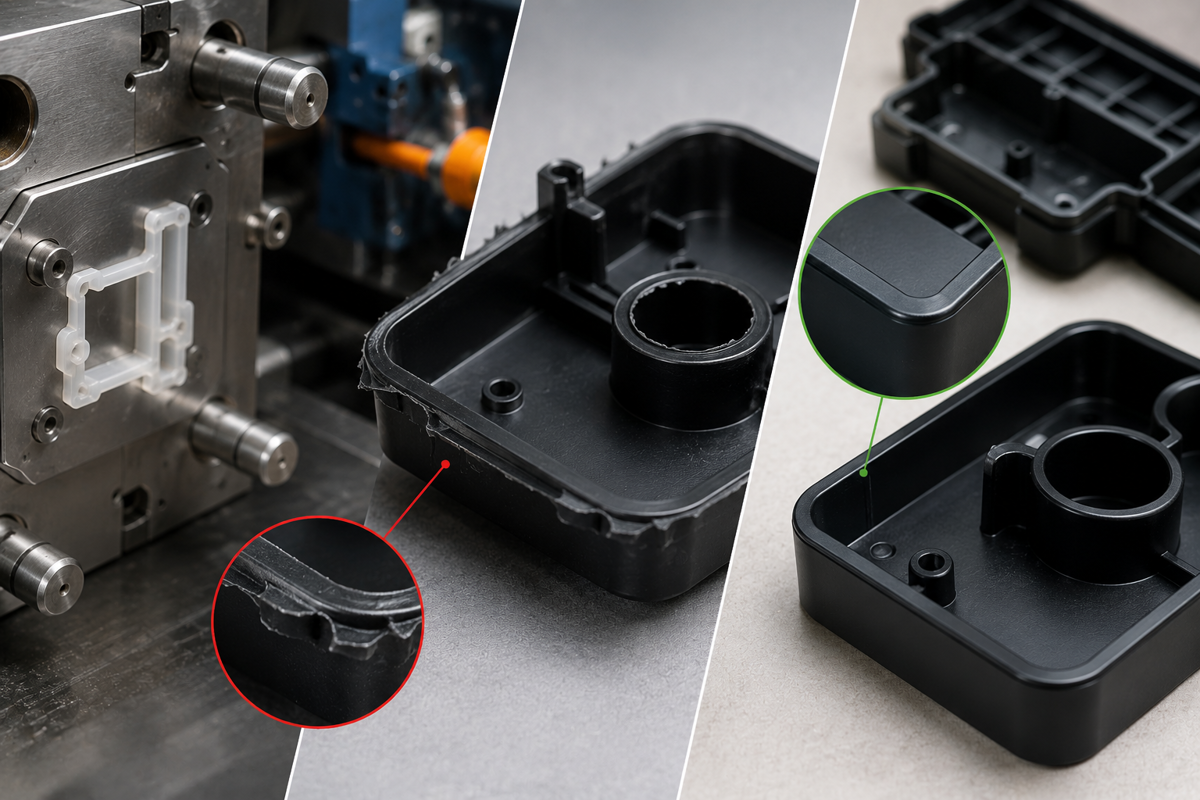

Plastik enjeksiyonda çapak problemi ve çözüm yolları
Plastik enjeksiyon üretiminde çapak problemi (flash); ergimiş polimerin yüksek enjeksiyon basıncı (>1000 bar) altında kalıp ayrım hatlarından (parting lines), maça yüzeylerinden veya itici pim boşluklarından dışarı sızmasıyla oluşan boyutsal ve estetik bir imalat hatasıdır. Bu durum; yetersiz makine kapama kuvveti (clamping force), aşırı enjeksiyon hızı, kalıp öpüşme yüzeylerinin mekanik olarak ezilmesi veya aşınması ile polimer eriyik sıcaklığının viskoziteyi aşırı düşürecek seviyede yüksek olmasından kaynaklanır. Çözüm süreçleri; Moldflow analizleriyle sıkıştırma oranlarının optimize edilmesini ve kalıp çeliklerinin mikron hassasiyetinde lazer kaynak veya CNC taşlama ile revizyonunu kapsar.
Plastik enjeksiyon hatlarında üretimin kararlılığını ve parça kalitesini tehdit eden en yaygın hatalardan biri çapak (flash) problemidir. Plastik enjeksiyon çapak problemi, enjeksiyon döngüsü esnasında yüksek sıcaklık ve basınçtaki sıvı polimerin, kalıbın kavitelerini çevreleyen sınırların dışına sızarak donmasıyla meydana gelir.
B2B parça tedariki sağlayan montaj hatlarında çapaklı ürünler; boyutsal tolerans dışı kalmaları, keskin kenarlar nedeniyle iş güvenliği riski yaratmaları ve klik tırnaklı mekanizmaların çalışmasını engellemeleri sebebiyle doğrudan kalite kontrol birimlerince reddedilir. Fason veya seri üretim hatlarında oluşan çapak, ekstra el işçiliği (raspalama/çapak alma operasyonları) gerektirdiği için çevrim sürelerini uzatır, fire oranlarını artırır ve üretimin kârlılığına doğrudan zarar verir.
Plastik Enjeksiyon Çapak Probleminin Temel Nedenleri
Çapak hatasının kalıcı olarak çözülebilmesi için kök neden analizinin doğru yapılması ve hatanın kalıptan mı, prosesten mi yoksa enjeksiyon makinesinden mi kaynaklandığının netleştirilmesi gerekir:
1. Kalıp Kaynaklı Mekanik Nedenler (Aşınma ve Ezilme)
Kalıbın iki ana yarısının (erkek ve dişi çekirdeklerin) birbirine temas ettiği öpüşme yüzeyleri (parting lines), zamanla yüksek kapama basınçları ve plastik gazlarının korozif etkileriyle aşınır veya ezilir. Kalıp yüzeylerinin arasına sıkışan küçük bir plastik parçası çeliğin mikron düzeyinde açık kalmasına neden olur. Ayrıca, hareketli maçaların (sliders) yuvalarında oluşan boşluklar veya itici pimlerin (ejector pins) aşınarak tolerans dışına çıkması, sıvı plastiğin bu mikro boşluklara sızarak çapak oluşturmasına yol açar.
2. Enjeksiyon Prosesi ve Parametre Kaynaklı Nedenler
Enjeksiyon makinesindeki proses parametrelerinin yanlış kurgulanması çapağı doğrudan tetikler. Enjeksiyonda çapaklanma nedenleri arasında en yaygını, aşırı miktarda ham maddenin kavitelerin içine basılmasıdır (overpacking). Enjeksiyon hızının çok yüksek tutulması, sıvı plastiğin kalıp yüzeylerini anlık olarak esnetmesine sebep olur. Bununla birlikte, eriyik sıcaklığının (melt temperature) polimerin ideal işleme sınırının üzerinde olması viskoziteyi aşırı düşürür (akışkanlığı artırır) ve plastik en ince mikro boşluklardan bile sızabilir hale gelir.
3. Makine Altyapısı ve Kapama Kuvveti (Clamping Force) Yetersizliği
Kalıbın içine enjekte edilen plastiğin yarattığı iç basınç (kavite basıncı), enjeksiyon makinesinin kalıbı kapalı tutmak için uyguladığı tonajdan (kapama kuvveti) daha büyükse kalıp mikron mertebesinde aralanır. Otomotiv tamponları veya büyük beyaz eşya panelleri gibi projeksiyon alanı geniş parçalarda, parça alanı ile kavite basıncının çarpımı makinenin kilitleme tonajını aşmamalıdır. Yetersiz tonajlı makine seçimi kronik çapaklanmanın ana kaynağıdır.
Kalıp Revizyon Süreçleri: Lazer Kaynak ve Mikron Hassasiyetli Taşlama
Eğer yapılan proses ve parametre optimizasyonlarına rağmen plastik enjeksiyon hataları arasında yer alan çapaklanma önlenemiyorsa, sorun tamamen kalıbın mekanik yapısındadır. Bu aşamada kalıp imalat atölyemize alınan kalıbın ayrım hatları mavi boya testi (spotting) ile kontrol edilir.
Aşınmış veya ezilmiş çelik yüzeyler, mikro lazer kaynak teknolojisiyle orijinal sertlik değerindeki (örn. 50-52 HRC) çelik tellerle doldurulur. Lazer kaynak sonrası kalıp blokları yüksek hassasiyetli CNC dik işlem ve yüzey taşlama tezgâhlarında mikron mertebesinde yeniden işlenerek kalıp ayrım hattının sıfıra sıfır öpüşmesi sağlanır. Maça yuvaları ve itici burçları yenilenerek kalıp ilk günkü geometrik hassasiyetine kavuşturulur.
B2B Tedarik Güvencesi: Sıfır Çapaklı Seri Üretim Yönetimi
kaucukplastikkalip.com olarak B2B tedarik ortaklıklarımızda sıfır çapaklı üretim felsefesiyle çalışmaktayız. Projelerinizin devreye alınma aşamasında, gerekli kapama kuvveti tonajı yazılımsal analizlerle (Moldflow) hesaplanarak kalıbınız tam uyumlu makine parkurumuza bağlanır. Üretim esnasında kalıp koruma sistemleri (mold protection) aktif tutularak kalıp arasına parça sıkışması ve çelik ezilmeleri önceden engellenir. Bu sayede, montaj hatlarınıza sevk edilen teknik plastik parçalarda ek raspalama el işçiliğine gerek kalmaz ve boyutsal kararlılık garanti edilir.
Sık Sorulan Sorular (FAQ)
Kalıp ayrım hattına uygulanan havalandırma (ventilasyon) kanalları çapağa yol açar mı?
Kalıp içindeki havanın tahliye edilmesi için açılan havalandırma kanallarının derinliği polimerin türüne göre tasarlanmalıdır. Örneğin, akışkanlığı yüksek olan PP veya POM için bu kanalların derinliği en fazla 0.02 mm olmalıdır. Eğer zamanla temizlik esnasında bu kanallar deforme olur veya derinliği 0.04 mm'nin üzerine çıkarsa plastik bu kanallara da sızarak çizgi şeklinde gaz çapakları oluşturur.
Ütüleme (Holding) basıncının çapak problemindeki rolü nedir?
Ütüleme basıncı, plastik parçanın soğurken çekmesini ve çöküntü yapmasını engellemek için kalıp dolduktan sonra uygulanan hidrolik baskıdır. Ütüleme basıncı gereğinden yüksek tutulursa veya ütüleme süresi çok uzun ayarlanırsa kalıp içine fazladan polimer preslenmiş olur ve bu durum kalıp ayrım hatlarında çapaklanmaya yol açar.
Kalıp çeliğinin sertliği ile çapak oluşumu arasında nasıl bir bağ vardır?
Düşük sertlikteki çeliklerden imal edilen kalıplar (örn. sertleştirilmemiş 1.2311 veya alüminyum kalıplar), yüksek enjeksiyon basınçları altında zamanla mikro esnemeler yapar ve öpüşme yüzeyleri deforme olur. Bu esneme kalıbın aralanmasına ve kronik çapak problemine yol açar. 1.2344 gibi yüksek sertlikteki (50 HRC) sıcak iş çelikleri ise bu basınca karşı rijitliğini korur.
Seri Üretim Projelerinizde Çapak Maliyetlerine ve Kalite Kusurlarına Son Verin
Mevcut kalıplarınızda yaşadığınız kronik çapak problemlerini proses mühendisliği ve ileri kalıp revizyon altyapımızla tamamen ortadan kaldırıyoruz. Sıfırdan tasarlanacak projelerinizde ise en doğru çelik sertliği ve makine tonajı eşleştirmesiyle kusursuz seri üretim çözümleri sunuyoruz. Çapak problemi yaşadığınız parçaların 3D datalarını ve kalıp spesifikasyonlarını bizimle paylaşın, teknik ekibimizle profesyonel B2B çözüm sürecini başlatalım.
