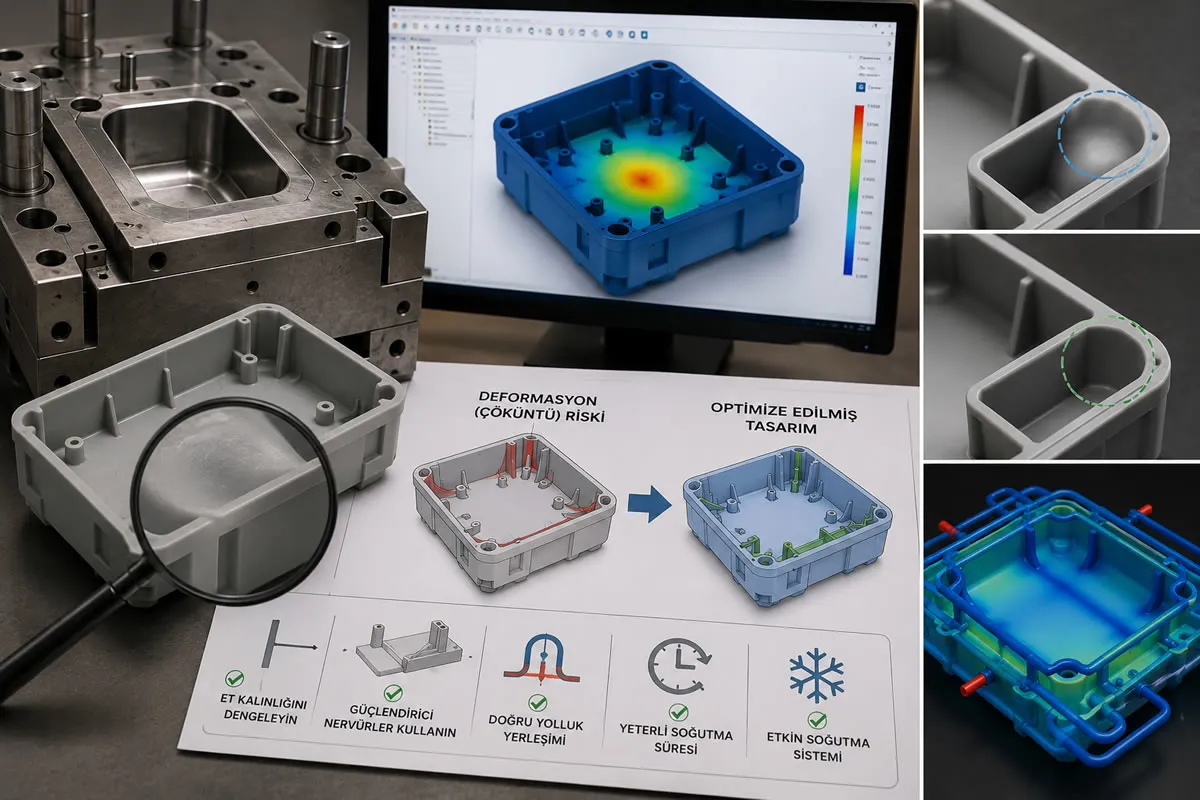

Plastik kalıp tasarımında çöküntü ve deformasyon

Plastik Enjeksiyon Parçalarında Çöküntü (Sink Mark) ve Deformasyon (Warpage) Nedir?

B2B pazarlarına sunulan estetik yüzeyli plastik gövdeler, otomotiv iç trim elemanları ve beyaz eşya panellerinde en çok karşılaşılan ve kabul oranlarını düşüren yüzey kusurlarından biri çöküntü izi (sink mark) ve boyutsal çarpılmadır (warpage). Çöküntü, plastik parçanın dış yüzeyinde, genellikle arkasındaki kalın etli bir yapının (feder, kule veya iç tırnak) tam hizasında oluşan gözle görülür yüzeysel batıklardır.

Çarpılma ise parçanın kalıptan çıktıktan sonra eksenel düzlemselliğini kaybederek bükülmesidir. Her iki durum da montaj hatlarında parçaların birbirine oturmamasına, estetik kalite kontrol reddine ve B2B tedarik zincirinde aksamalara yol açar. Profesyonel bir plastik kalıp tasarımı , bu kusurları çelik işlenmeden önce simülasyon ortamında tespit edip önleyecek mühendislik altyapısına sahip olmalıdır.

Çöküntü Oluşumunun Fiziksel ve Termal Kök Nedenleri

Çöküntü ve deformasyon problemlerinin temeli, polimerlerin döküm esnasındaki termal hal değişimlerine dayanır. Erimiş plastik ( 200C - 280C ) kalıp kavitelerine basıldıktan sonra, kalıp çeliğine temas eden dış kabuk hızla donar ve katı bir katman oluşturur. Ancak parçanın iç kısımlarında veya et kalınlığı fazla olan kesitlerde eriyik plastik daha yavaş soğur.

Soğuma devam ettikçe merkezdeki plastik hacimsel olarak büzülür (shrinkage). Katılaşmış olan dış kabuk yeterince rijit değilse veya arka taraftaki kalın etli bölgenin yarattığı iç çekme kuvveti yüksekse, dış yüzey içeriye doğru çekilir ve çöküntü izi oluşur.

Kalıp Tasarımı ve DFM Kurallarıyla Çöküntü Önleme Stratejileri

Kalıp imalatı öncesinde uygulanacak DFM (Design for Manufacturing) kuralları, çöküntü riskini %90 oranında kaynağında yok eder:

1. Homojen Et Kalınlığı Yönetimi ve Boşaltma (Core-Out) Tekniği

Plastik parça tasarımındaki en altın kural, duvar kalınlıklarının tüm parçada olabildiğince homojen tutulmasıdır. Ani et kalınlığı değişimleri bölgesel soğuma farkları yaratarak çöküntüyü tetikler. Kalın etli kalan bölgeler "boşaltma (core-out)" yöntemiyle et kalınlığı inceltilip arkadan federlerle desteklenmelidir.

2. Feder (Rib) ve Bağlantı Kulesi (Boss) Tasarım Oranları

Parçaya mekanik mukavemet katmak amacıyla eklenen federlerin (ribs) tavan kalınlığı yanlış boyutlandırılırsa doğrudan dış yüzeyde çöküntü izi yaratır. Çöküntü oluşmaması için feder taban kalınlığı ( T_feder ), bağlandığı ana duvar kalınlığının ( T_ana) %50 ila %60 'ını geçmemelidir .

Feder Taban Kalınlığı (T_feder) le 0.50 T_ana

Aynı kural vida kuleleri (bosses) için de geçerlidir. Kulelerin tabanı parçaya doğrudan kalın bir kütleyle bağlanmamalı, maça ile içi boşaltılmalı ve ince çevre federleriyle desteklenmelidir.

3. Yolluk Girişi (Gate Location) ve Termal Dengeleme

Yolluk girişi, erimiş plastiğin kalıba girdiği noktadır. Yolluk girişi parçanın en kalın kesitine yakın konumlandırılmalıdır. Bu sayede, soğuma esnasında oluşan hacimsel büzülme, ütüleme (holding) basıncı aşamasında yolluktan beslenen taze plastik eriyiği ile telafi edilebilir. Yolluk ince kesite koyulursa, kalın kesit soğumadan yolluk donar (gate freeze) ve ütüleme basıncı kalın bölgeye ulaşamayarak çöküntü oluşturur.

Soğutma Kanalı Geometrisi ve Çarpılma (Warpage) Korelasyonu

Çöküntünün yanı sıra parçanın muz gibi bükülmesi (çarpılma), kalıbın erkek (core) ve dişi (cavity) tarafındaki sıcaklık farklarından kaynaklanır. Kalıbın dişi tarafı 30C , erkek tarafı 60C ise, sıcak taraftaki plastik daha fazla büzülecek ve parça sıcak tarafa doğru bükülecektir.

Bu deformasyonu engellemek için kalıp içine açılan soğutma kanalları, parça et kalınlığını 3 boyutlu takip edecek şekilde (mümkünse 3D metal sinterleme ile üretilen konformal soğutma kanalları ) tasarlanmalı ve kalıp içi sıcaklık dağılımı pm 2C sınırı içinde tutulmalıdır.

Proses Parametreleri İle Çöküntü Engelleme: Ütüleme (Holding) Fazı

Tasarım doğru olsa dahi enjeksiyon makinesindeki süreç parametreleri çöküntüyü etkiler:

• Ütüleme Basıncı ve Süresi: Kalıp dolduktan sonra uygulanan ütüleme basıncı, soğuyan plastiğin büzülme boşluğunu doldurur. Ütüleme basıncının yetersiz olması veya yolluk donmadan önce ütülemenin erken kesilmesi kronik çöküntüye neden olur.

• Kalıp Sıcaklığı: Kalıp sıcaklığının aşırı yüksek olması soğuma süresini uzatarak çöküntüyü artırır.

• Soğutma Süresi: Parçanın kalıp içinde kalma süresi artırıldığında dış kabuk tamamen sertleşir ve kalıptan çıktıktan sonra iç çekmelerin dış yüzeyi çökertmesi engellenir.

B2B Parça Onay Süreçlerinde Çöküntü Analizinin Finansal Avantajları

B2B tedarik ortaklıklarımızda kaucukplastikkalip.com olarak, çelik kesim aşamasına geçmeden önce gelişmiş simülasyon yazılımları (Moldflow) kullanarak çöküntü derinliği analizleri (sink mark depth analysis) gerçekleştiriyoruz. Çöküntü derinliğinin 0.02 mm eşiğinin altında kalması kalıp tasarımı aşamasında garanti altına alınır.

Bu yaklaşım; kalıp imalatı sonrası yaşanabilecek pahalı çelik doldurma/revizyon maliyetlerini ortadan kaldırır, T1 numune onay sürelerini kısalatır ve B2B müşterilerimize kusursuz yüzey kalitesine sahip seri üretim parçalarını zamanında teslim etmemizi sağlar.

Sık Sorulan Sorular (FAQ)

Şeffaf plastik parçalarda (PC, PMMA) çöküntü nasıl görünür?

Şeffaf parçalarda dış yüzeyde batıklık şeklinde görülebileceği gibi, parçanın et kalınlığının ortasında mercek etkisi yapan mikro boşluklar (void / gaz kabarcığı) şeklinde de belirebilir. Şeffaf parçalarda bu durum optik kırılma hatalarına yol açar ve yüksek ütüleme basınçları ile önlenmelidir.

Kristalleşen plastiklerde (PA6, POM, PP) çöküntü riski daha mı yüksektir?

Evet. PP, PE, PA6 ve POM gibi yarı-kristal polimerler, soğurken moleküler olarak düzenli bir kristal yapıya geçerler ve hacimsel büzülme oranları ( %1.5 - %3.0 ), amorf polimerlere (ABS, PC, PS - büzülme %0.4 - %0.7 ) göre çok daha yüksektir. Bu nedenle yarı-kristal plastiklerin kalıp tasarımında feder oranlarına ekstra dikkat edilmelidir.

Kalıp yüzeyine yapılan desenleme (tekstür) çöküntüyü engeller mi?

Tekstür (foto-kimyasal desenleme), çöküntü oluşumunu fiziksel olarak engellemez; ancak ışığın yansımasını kırarak mikron düzeyindeki hafif çöküntü izlerinin gözle görülmesini engeller (estetik olarak gizler). Derin çöküntülerde ise tekstür bile hatayı gizleyemez; DFM ve et kalınlığı düzenlemesi zorunludur.
