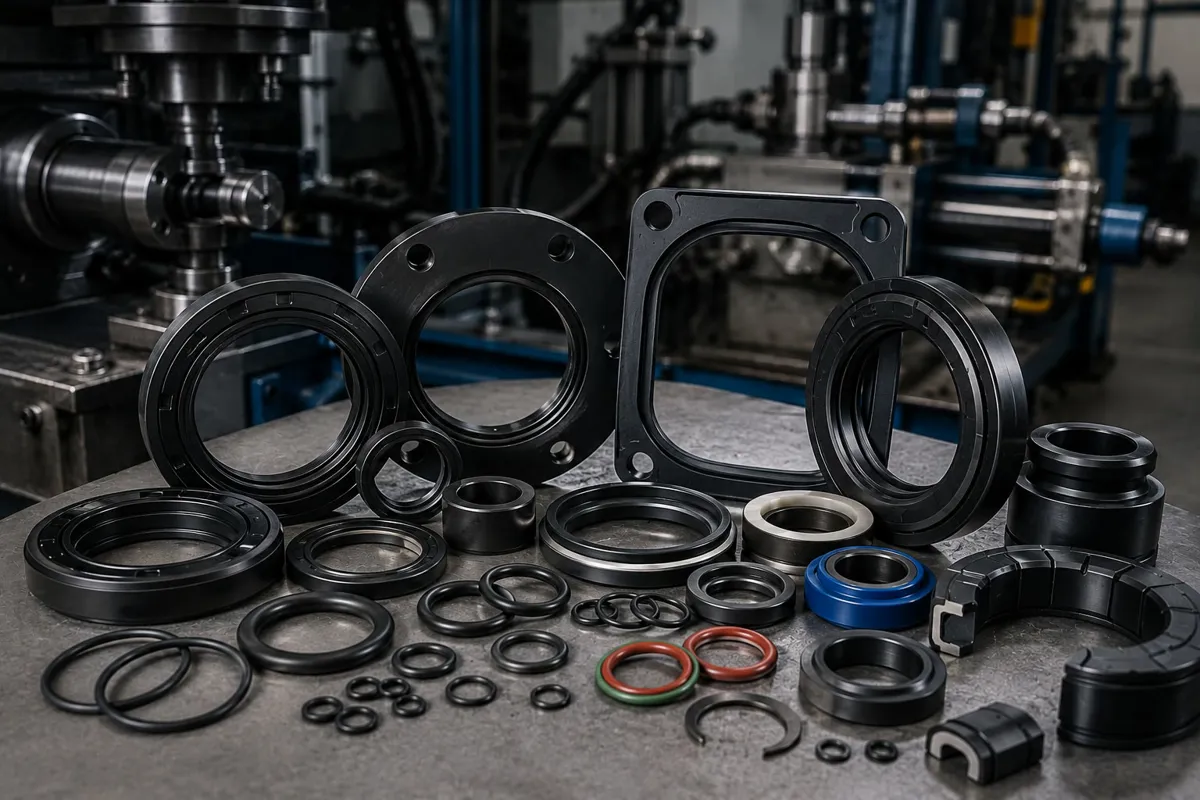

Yüksek mukavemetli sızdırmazlık elemanları üretimi

Makine İmalatında Sızdırmazlık Elemanlarının Stratejik Önemi

Ağır sanayi makineleri, hidrolik presler, iş makineleri, CNC tezgahları ve endüstriyel pompa sistemlerinde mekanik performansın sürdürülebilirliği doğrudan kullanılan sızdırmazlık komponentlerinin kalitesine bağlıdır. Sızdırmazlık elemanları üretimi , yalnızca basit bir kauçuk halkanın basılması işlemi değildir; yüksek hidrolik basınçlar, ani kavitasyon şokları, agresif sentetik yağlar ve sürekli sürtünme altında görev yapan kritiği yüksek bir mühendislik disiplinidir.

Makine imalatçıları (OEM) için sızdırmazlık elemanının işlevini yitirmesi; hidrolik yağ sızıntılarına, sistem basıncının düşmesine ve milyunluk üretim hatlarının durmasına yol açar. Bu nedenle B2B tedarik süreçlerinde doğru ham madde, yüksek kalıp kalitesi ve uluslararası tolerans uyumu birinci önceliktir.

Sızdırmazlık Elemanı Türleri ve Çalışma Prensipleri

Makine sanayisinde kullanılan sızdırmazlık elemanları, montaj yerindeki hareket tipine göre iki temel kategoride incelenir:

1. Dinamik Sızdırmazlık: Döner Mil Keçeleri (DIN 3760) ve Piston-Rot Keçeleri

Döner millerde, hidrolik silindir pistonlarında ve doğrusal hareket eden rotlarda kullanılır. DIN 3760 standardına uygun olarak imal edilen radyal mil keçeleri, dönme hareketi esnasında milde aşınma yapmadan yağı içerde, tozu dışarıda tutar. Piston-rot keçelerinde ise akışkan basıncı arttıkça keçenin sızdırmazlık dudakları (lips) yuvaya daha güçlü yaslanır. Bu parçaların üretiminde sürtünme katsayısı düşük, aşınma direnci yüksek NBR, FKM veya Poliüretan (PU) malzemeler tercih edilir.

2. Statik Sızdırmazlık: O-Ringler (TS ISO 3601-1) ve Özel Flanş Contaları

Birbiriyle bağıl hareketi olmayan sabit yüzeyler arasında kullanılır. Dünya genelinde en yaygın kullanılan sızdırmazlık elemanı olan O-ringler, TS ISO 3601-1 standardına göre boyutlandırılır. Yuvaya yerleştirilen O-ring, montaj esnasında cıvata torku ile bir miktar sıkıştırılır (ön gerilmeli deformasyon). Sistem basıncı devreye girdiğinde, O-ring basınç yönünün tersine esneyerek mikro boşlukları tamamen kapatır ve mükemmel statik sızdırmazlık sağlar.

Yüksek Basınç ve Sıcaklık Altında Malzeme Seçimi

Sızdırmazlık elemanının çalışma ömrü, kullanılan elastomerin hidrolik yağlara ve sıcaklığa karşı gösterdiği dirençle sınırlıdır:

• 70-80 Shore A NBR (Nitril): Mineral hidrolik yağlar, gresler ve su-glikol karışımları için mükemmel bir standarttır. -30C ila +110C sıcaklık ve 200 bar basınca kadar en ekonomik çözümdür.

• HNBR (Hidrojenize Nitril): Konvansiyonel NBR'a kıyasla çok daha yüksek mekanik yırtılma direnci ve +150C sıcaklık dayanımı sunar. Yüksek basınçlı hidrolik kırıcılarda ve ağır hizmet silindirlerinde tercih edilir.

• FKM (Viton): +200C 'ye varan sürekli sıcaklıklarda, sentetik hidrolik sıvılarda (HEES/HEPR) ve agresif kimyasallarda alternatifsizdir. Yüksek hızlı döner miller için idealdir.

• Poliüretan (PU): Mükemmel kesilme, yırtılma ve aşınma direnci sunar. 400 bar ve üzerindeki ekstrem hidrolik sistem basınçlarında yüksek mukavemetli keçe imalatının ana malzemesidir.

Sızdırmazlık Elemanlarında Kalıp Tasarımı ve Vulkanizasyon Hassasiyeti

Bir sızdırmazlık elemanının kalıplanması, standart bir kauçuk takoz imalatından radikal biçimde ayrılır. Sızdırmazlık dudağının (sealing lip) mikro geometrisinde oluşacak en ufak bir kalıp çapağı (flash) veya ölçü kaçıklığı doğrudan yağ sızıntısına yol açar.

Bu nedenle sızdırmazlık kalıplarında kaviteler mikro-taşlama ve elektro-erozyon (EDM) ile işlenir. Çapak hatları sızdırmazlık yüzeyinin uzağına taşınır. TS ISO 3302-1 M1 hassas sınıfı toleransların yakalanabilmesi için kalıp sıcaklığı ve pres vulkanizasyon süresi dijital sensörlerle kontrol edilir.

B2B Tedarik Süreçlerinde Kalite Kontrol ve Laboratuvar Testleri

Makine üreticilerine sevk edilen sızdırmazlık elemanlarının B2B mal kabul standartlarını karşılaması için şu testlerden geçmesi gerekir:

1. Kalıcı Deformasyon Testi (ASTM D395 - Compression Set): Contanın sürekli basınç altında kaldıktan sonra orijinal formuna dönme yeteneği ölçülür. Düşük kalıcı deformasyon (tercihen %20) contanın yıllarca esnek kalacağını kanıtlar.

2. Hacimsel Şişme Testi (ASTM D471): Contanın hidrolik yağ içinde bekletildikten sonraki hacim ve sertlik değişimleri analiz edilir.

3. Temassız Profil Projeksiyon Ölçümü: O-ring et kalınlıkları ve keçe dudak açıları optik tarrayıcılarla kontrol edilerek mikron düzeyinde doğrulanır.

Sık Sorulan Sorular (FAQ)

Sızdırmazlık elemanlarında "Ekstrüzyon (Yuvaya Akma)" problemi nedir ve nasıl önlenir?

Yüksek hidrolik basınç ( >150bar ) altında çalışan elastik contalar, metal parçalar arasındaki mikro boşluğa doğru itilerek yırtılabilir. Bu duruma ekstrüzyon denir. Önlemek için contanın arkasına sert poliamid veya PTFE (Teflon) malzemeden imal edilen destek halkaları (back-up rings) yerleştirilmeli veya contanın Shore A sertliği artırılmalıdır.

Döner mil keçelerinde PTFE (Teflon) dudak kullanımı ne zaman gereklidir?

Yüksek mil dönme hızlarında ( >15 m/s ), susuz/yağsız kuru çalışma riskinin olduğu durumlarda veya +180C üzeri sıcaklıklarda standart kauçuk dudaklar yanar. Bu gibi durumlarda sürtünme katsayısı neredeyse sıfır olan PTFE dudaklı keçeler tercih edilmelidir.

O-ring ölçülendirmesinde d1 ve d2 değerleri neyi ifade eder?

TS ISO 3601-1 standardında O-ring ölçüleri d1 times d2 şeklinde ifade edilir. d1 O-ringin iç çapını (mm), d2 ise O-ringin et kesit çapını (kesit kalınlığını - mm) temsil eder.
