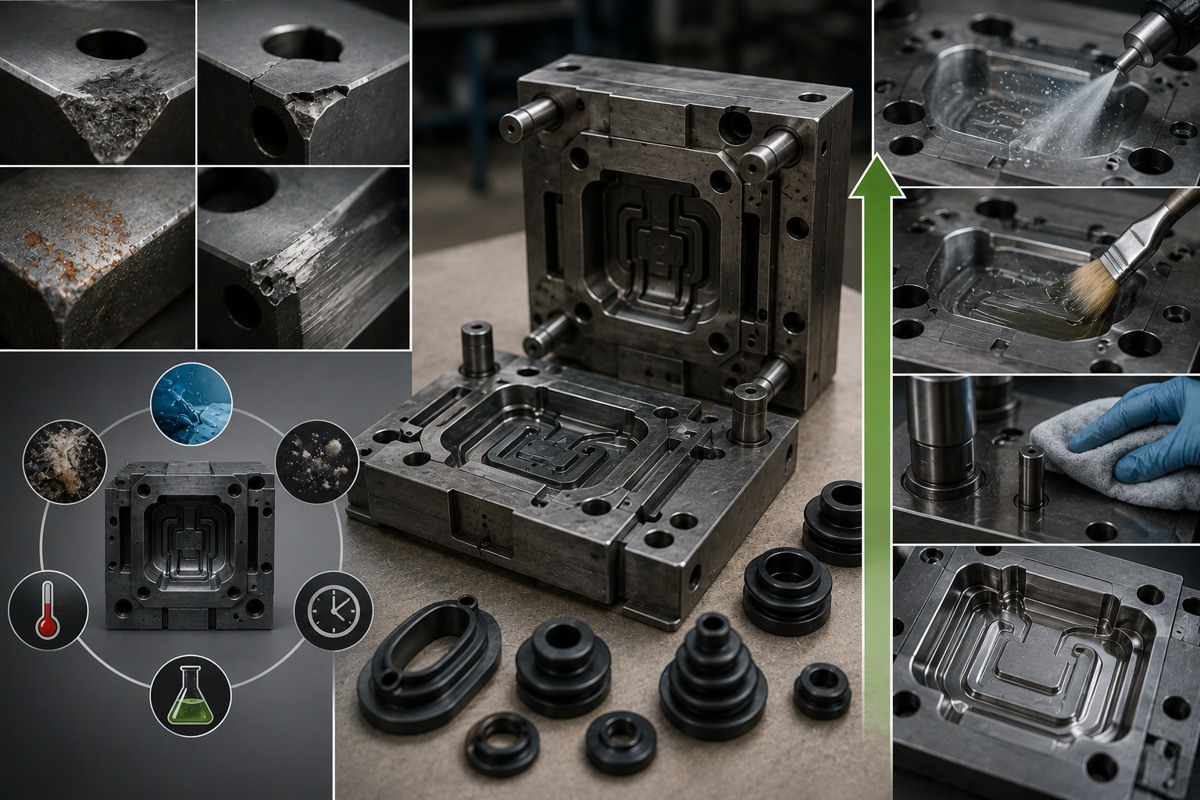

Kauçuk kalıplarında aşınma ve kalıp ömrünü uzatma

B2B kauçuk parça imalatı süreçlerinde kalıplar, plastik enjeksiyona kıyasla çok daha agresif fiziksel ve kimyasal streslere maruz kalır. Termoset karakterdeki kauçuk ham maddelerinin vulkanizasyon (kürlenme) reaksiyonunu tamamlayabilmesi için kalıp bloklarının sürekli olarak 160Cila 200C sıcaklıkta tutulması ve yüksek hidrolik pres basınçları altında çalıştırılması gerekir.

Zamanla meydana gelen kauçuk kalıplarında aşınma problemleri; parça ayrım hatlarında çapaklanmaya (flash), boyutsal tolerans (TS ISO 3302-1) kayıplarına ve nihai ürünün yüzey pürüzlülüğünün bozulmasına neden olur. Kalıbın öngörülenden önce deforme olması, B2B satın alma yöneticileri ve fabrika yöneticileri için yüksek revizyon maliyetleri ve planlanmayan üretim duruşları anlamına gelir. Kalıp ömrünü uzatmak, doğrudan parça başı amortisman maliyetini düşüren finansal bir zorunluluktur.

Kauçuk Kalıplarında Aşınma Nedenleri: Kök Neden Analizi

Kalıp kavitelerindeki deformasyonları kalıcı olarak engellemek veya geciktirmek için aşınmayı tetikleyen kök nedenlerin metalurjik ve kimyasal düzeyde analiz edilmesi gerekir:

1. Fiziksel Abrazyon (Karbon Siyahı ve Mineral Dolgu Etkisi)

Kauçuk kompaundları (karışımları) mekanik mukavemetlerini artırmak amacıyla yüksek miktarda karbon siyahı, silis, talk, kalsiyum karbonat ve benzeri sert mineraller içerir. Bu ham madde pres basıncı altında kalıp kavitelerine doğru akarken, çelik yüzeylerde zımpara etkisi (abrazyon) yaratarak mikro düzeyde aşınmalara yol açar. Özellikle yolluk girişleri (gates) ve dar kesitli bölgeler fiziksel aşınmanın en yoğun görüldüğü alanlardır.

2. Kimyasal Korozyon (Kükürt ve Flor Gazı Hasarları)

Kauçuğun çapraz bağlanmasını sağlayan vulkanizasyon ajanları (kükürt / peroksit sistemleri), yüksek ısı altında reaksiyona girdiğinde asidik karakterde gazlar salgılar. Özellikle savunma ve havacılık sanayisinde sıkça kullanılan FKM (Viton) gibi florokauçukların işlenmesi sırasında açığa çıkan flor gazı, standart çelik yüzeyleri kimyasal olarak dağlar ve mikro çukurlaşmalara (pitting korozyonu) neden olur.

3. Kalıp Ayırıcı Sprey Kalıntıları ve Tortu Oluşumu

Üretim esnasında kauçuk parçanın çelik yüzeye yapışmasını engellemek ve kalıptan rahat çıkmasını sağlamak amacıyla kalıp ayırıcı spreyler (silikon veya floropolimer bazlı) kullanılır. Bu spreyler yüksek sıcaklık altında kalıbın gözeneklerine yerleşir ve zamanla polimer gazlarıyla birleşerek taşlaşmış kalıp ayırıcı kalıntıları ve tortular (fouling) oluşturur. Bu tortu katmanı parça geometrisini bozarak ölçü kaçıklıklarına sebebiyet verir.

Kalıp Ömrünü Uzatma Stratejileri ve İleri Mühendislik Çözümleri

Mühendislik ekibimiz, kauçuk kalıplarının üretim ömrünü milyon çevrimlerin üzerine taşımak adına imalat ve yüzey teknolojilerinde şu ileri yöntemleri uygulamaktadır:

Metalurjik Sertleştirme ve Yüzey İşlemleri (Nitrürleme & PVD Kaplama)

Kauçuk kalıplarının gövde ve kavitelerinde kesinlikle tavlanmış veya yumuşak çelik kullanılmamalıdır. Kaviteler işlendikten sonra vakumlu fırınlarda en az 48-52 HRC sertliğe ulaştırılmış DIN 1.2344 sıcak iş takım çelikleri tercih edilmelidir. Aşınma ve korozyon direncini maksimuma çıkarmak adına, çelik yüzeyine gaz nitrasyon (nitriding) işlemi uygulanarak yüzey sertliği mikro düzeyde 65-70 HRC seviyesine yükseltilir. Ayrıca FKM veya agresif NBR karışımları için kalıp yüzeyleri CrN (Krom Nitrür) veya TiN (Titanyum Nitrür) PVD (Fiziksel Buhar Biriktirme) kaplama teknolojileri ile zırhlanarak kimyasal korozyon tamamen bloke edilir.

Doğru Kalıp Tasarımı ve Havalandırma (Ventilasyon) Kanalları

Kalıp içerisinde sıkışan asidik gazların dışarı atılamaması korozyonu hızlandırır. Bu durumu önlemek amacıyla kalıp ayrım hatlarına ve kör noktalara, kauçuğun sızıp çapak yapamayacağı derinlikte (maksimum 0.01 - 0.02 mm) gaz tahliye (ventilasyon) kanalları açılır. Vakum entegrasyonlu kauçuk kalıp sistemleri kullanılarak pres kapanmadan hemen önce içerideki havanın emilmesi, hem gaz yanıklarını sıfırlar hem de kalıp ömrünü uzatır.

Kurumsal B2B Firmaları İçin Periyodik Kalıp Bakım Protokolleri

Sürdürülebilir bir seri üretim kalitesi için kauçuk kalıp bakımı operatörlerin inisiyatifine bırakılmamalı, kurumsal bir TPM (Toplam Verimli Bakım) protokolüne bağlanmalıdır:

Bakım Tipi / Periyodu	Uygulanan Teknik İşlem	Amacı
Vardiya Sonu Bakım (Her 8 Saatte Bir)	Kalıp yüzeyleri yumuşak pirinç fırçalar ve solventle temizlenir, korozyon önleyici koruyucu yağ sıkılır.	Kalıp ayırıcı spreylerin ve kauçuk tozlarının katmanlaşmasını engellemek.
Periyodik Ultrasonik Bakım (Her 20.000 Çevrimde)	Kalıp presten indirilerek sökülür, kaviteler özel kimyasal havuzlarda ultrasonik temizleme dalgalarıyla tortulardan arındırılır.	Çelik yüzeyine, kumlama gibi mekanik aşınma uygulayan yöntemlere başvurmadan mikro tortuları sıfırlamak.
Majör Metalurjik Kontrol (Her 100.000 Çevrimde)	Aşınma plakaları (wear plates), itici pimler ve kilit mekanizmaları sökülür; boyutsal ölçüm (CMM) ve sertlik kontrolleri (HRC) yapılır.	Mekanik aşınmaları erkenden tespit edip kalıbın çapak yapmasını kalıcı olarak önlemek.

Sık Sorulan Sorular (FAQ)

Kalıp yüzeyindeki tortuları temizlemek için kumlama (blasting) yapmak doğru mudur?

Kumlama yöntemi kalıp üzerindeki kauçuk kalıntılarını hızlı temizler ancak cam küre, kum veya ceviz kabuğu gibi aşındırıcı partiküller çelik kavitelerin keskin köşelerini zamanla yuvarlatır ve kalıp toleranslarını bozar. Bu durum kalıbın çapak yapmasına yol açar. En güvenli yöntem çeliğe mekanik zarar vermeyen ultrasonik yıkama havuzları veya lazer temizleme teknolojileridir.

FKM (Viton) ham maddesi için neden paslanmaz çelik tercih edilmelidir?

FKM, vulkanizasyon esnasında aşırı korozif olan hidroflorik asit türevi gazlar açığa çıkarır. Standart sıcak iş çelikleri (örn. 1.2311) bu aside dayanamayarak kısa sürede paslanır ve çürür. Bu sebeple FKM kalıplarında minimum %13 krom içeren paslanmaz kalıp çeliği DIN 1.2083 sertleştirilmiş olarak kullanılmalıdır.

Kalıp ayırıcı sprey kullanımını azaltmak kalıp ömrünü nasıl etkiler?

Kalıp ayırıcı sprey kullanımının azaltılması, kalıp yüzeyinde tortu (fouling) oluşumunu yavaşlatarak temizlik periyotlarını uzatır ve kalıp ömrünü olumlu etkiler. Sprey ihtiyacını minimize etmek için kalıp kavitelerine Teflon (PTFE) bazlı kalıcı yüzey kaplamaları veya ileri derece ayna polisajı (parlatma) uygulanmalıdır.

Kalıp Yatırımlarınızı İleri Yüzey Teknolojileri ve Profesyonel Bakım İle Koruyun

Seri üretim esnasında yaşanan kronik çapaklanmaları, erken aşınan kaviteleri ve parça yapışma problemlerini geride bırakın. kaucukplastikkalip.com olarak; tasarladığımız her kauçuk kalıbını yüksek sertlikteki DIN 1.2344 çelikleriyle üretiyor, projenizin ham madde karakterine göre CrN PVD kaplama çözümleriyle zırhlıyor ve kurumsal TPM protokollerimizle periyodik bakımlarını kendi bünyemizde üstleniyoruz. Uzun ömürlü, sıfır hatalı B2B kauçuk kalıplama projeleriniz için teknik detaylarınızı bizimle paylaşarak mühendislik teklifinizi hemen alın.
